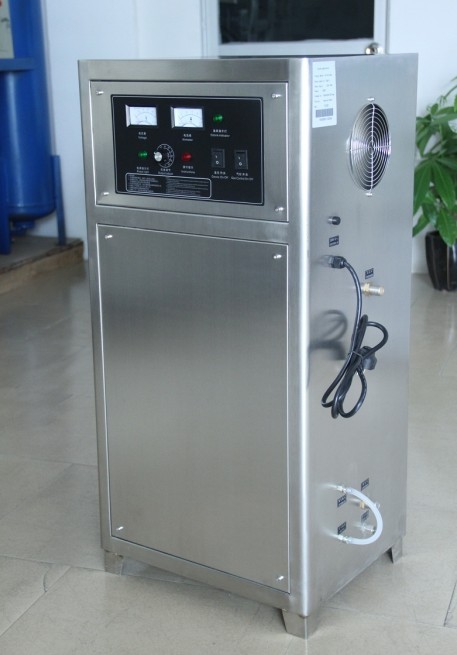

一：臭氧發生器的組成 1：產品組成：臭氧發生器單元（50g/h）、220V/50HZ臭氧電源、氣泵、不銹鋼外殼、電流表、電壓表、臭氧指示燈、電源指示燈、風扇、臭氧濃度調節旋鈕 2：產品特點：石英管結構臭氧發生器，超長壽命設計、臭氧濃度高，其功率、體積比同類產品都小。 3：冷卻方式：風冷+水冷。 4：氣源：空氣源。 二：臭氧發生器詳細參數： 型號：HY-015 電源：220V 50HZ 規格：箱式 尺寸：55*40*100cm 產量：50g/h 重量：37.5kg 功率：530w 氣源：空氣源 臭氧濃度：15-25mg/L 濃度調節：0-100% 工作頻率：800-1000HZ 冷卻方式：水冷+風冷 三、臭氧發生器圖片：
四、使用范圍： 多用于空間消毒，比如：食用菌接種室，制藥廠，食品加工車間，化妝品車間等領域消毒；
五、空間消毒配臭氧機產量計算：

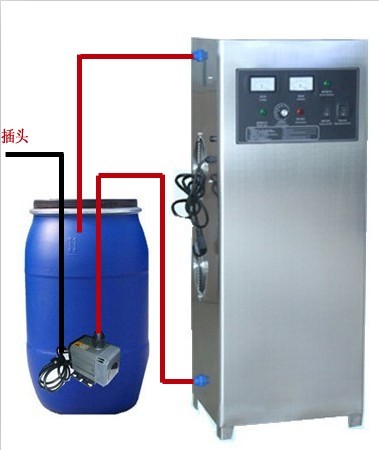

1、普通投加：立方空間（m3）*消毒級別/0.42/1000= g/h 2、中央空調投加：送風量*0.012+立方空間（m3）*消毒級別/0.42/1000= g/h 根據《消毒技術規范》及實際應用經驗， 三十萬凈化級取C = 2.5ppm = 5mg/m3； 十萬凈化級級取C = 5ppm = 10mg/ m3； 萬凈化級取C = 15ppm = 30mg/ m3； 百級取C = 20ppm = 40mg/ m3 。 計算方法：利用 HVAC系統集中投加時，臭氧發生器選用按以下方法計算：首先計算實際臭氧消毒體積，實際體積由三部分組成V = V1 + V2 + V3，V1潔凈區空間體積，V2空氣凈化系統體積，V3循環時空氣損失體積，實際計算過程中V3等于循環系統總風量的1.2%。 （1）W = C×v/d w：實際選用臭氧發生器的產量，單位為g/h。c：單位體積臭氧投加量。V：實際臭氧消毒體積。d：臭氧衰退系數0.42。 （2）若設計臭氧濃度按空間浮游菌為5ppm，消毒體積10000m3,送風流量100000m3/h V1=10000 m3 V2 = 忽略不計 V3 = 100000×1.2% = 1200 實際臭氧消毒體積V = V1 + V2 + V3 =11200m3 臭氧投加量W = C×V/d = 5×2×11200/0.4208 = 266.159g/h 推薦選擇臭氧發生器的產量為280g/h. 六、臭氧機冷卻水按照參考圖：
如有疑問請咨詢：13423669756 符工。
|
